產品概述
SB系列（原SB系列）高性能桶泵（插桶泵，油桶泵，抽液泵）是一種通用性很強的桶泵，可以滿足80%的應用。適用于絕大部分低粘度到中等粘度液體的輸送：高性能雙吸式葉輪同時滿足更高的揚程和流量。
SB系列（原SB系列）電動抽液泵是上海鼎高機械制造有限公司引進西德優質樣機開發研制而成，各項技術指標均能達到樣機水平，并在樣機基礎上開發了不同的使用場合不同抽吸液體的系列派生產品，該系列泵為輕便型管式軸流泵，具有效率高，使用、維修方便等特點。該系列插桶泵(油桶泵，電動抽液泵)可以直接插入物料桶（適用于符合GB/325-1991標準的鋼桶）中抽取桶中液體�？奢斔透鞣N油料、帶腐蝕性化學藥水、其他液體。
廣泛用于化工、石油化工、精細化工、燃料化工、環保、水處理、醫藥、食品等企事業單位部門輸送酸、堿、鹽、油品、飲料等介質及抽吸各種中低粘度液體。該系列電動抽液泵其中多款產品同時適用于小型油田、油庫、煉油廠、加油站、農機站、企事業單位、車隊、車輛船舶等行業，是輸送汽油、煤油、柴油、輕質燃油等油品的專業化工具。
根據所輸送的液體性質，泵體沾濕部分材料可選用鋁合金、優質304不銹鋼、316L不銹鋼、PP塑料、增強聚丙烯、PVDF、PTFE等組成。驅動電機配備單相標準電機，防爆電機，高轉速電機，無刷電機等多種選擇。
電機塑料外殼采用黃色優質PC聚碳合成塑料（德國黃），根據輸送介質粘度、比重、腐蝕性程度不同所配置泵體材質和電機各有不同，產品可分為五大系列30多種型號，該系列泵可按防爆區域和非防爆區域選用，如在易燃易爆場合使用，可選我公司生產的防爆型電動抽液泵（SB-3型、SB-3-1型、SB-4型、SB-3-RPP型、SB-3-316L型）使用防爆型電動抽液泵時應按GB38361-2《爆炸環境用防爆電氣設備》有關規定并正確使用防爆插頭插座。
產品用途
SB型電動抽液泵適用于隔爆能力達，IIB級，引燃溫度不低于T4級的易燃易爆作用場所，具有安全可靠，結構合理、工藝先進、高效、維修方便等特點。
本產品符合國家GB3836、1-83《爆炸性環境用防爆電氣設備通用要求》和GB3836、2-83《爆滿炸性環境用防爆電氣設備隔型電氣設備“D”》和GB3883.1-83《手持式電動工具的安全》的規定。經國家專業機構：石油和化學工業電氣產品防爆質量監督檢驗中心嚴格測試，取得防爆檢驗合格證。
上列產品經防爆檢驗站按3836-。2-83《爆炸性環境用防爆電氣設備隔爆型電氣設備“D”》標準進行了嚴格檢測，結果符合工廠用隔爆型（DI-IBT4）設備的規定。
SB防爆型電動抽液泵適用于工礦商店、化工廠、鉆井隊、油庫等場所的汽油類，苯類等易燃易爆物品的輸送，使用本泵機既保證了安全又提高了效率，是易燃易爆場所使用的理想可靠工具。
SB系列產品規矩不同的場合特殊要求，可批量定制加長型甭管，也可采用進口組建的PVDF、PTFE、DGD型桶泵，及氣動隔膜泵組裝成氣動隔膜式桶泵。
安全說明
1、除遵照本說明外嚴格GB3883。1-83《手持電動工具的安全管理使用、檢查、維修技術規程》的有關規定。
2、本產品電壓范圍內額定值±10%方可使用。
3、避開電級及水、油在裝設電級的場所，所有本泵時，切勿有損電級，并避免油， 水與電機開關等電器部分接觸。
4、以防突然起動，電源接通前開關應于“關”（即壓入）狀態。
5、勿濫用電源線，不得將電源線任意接長或調換。不能拉著電源線擦破，割破和軋壞等現象。
6、泵機為隔爆型，在更換電刷或維修時要特別注意隔爆零件的隔爆面不能使其損傷拉毛。在維修或更換電刷時應打開電機將內腔碳粉，油腐等清洗干凈。
7、正確使用手頭，本泵電源線一端不帶插頭，由用戶自己選擇合適的插頭，有兩面三刀點特別注意：
A，如在易爆易燃聲地用插頭與插座一定要符合防爆規程的插頭與插座，設置在遠離易爆易燃場地的正常場地，可用220V5A的三腳插頭，其中一長腳為接地腳。
B，不論用何種插頭均要可靠的接地，電源線一端的黃綠芯線為接地線，當連接妥當后，還應檢查泵機金屬外殼與接點腳之間是否電氣相通，其是阻不宜大于1歐母。
8、禁止使用的場所：在特殊環境如濕，風雪以及腐蝕性氣體場所不能使用。
使用說明
1、使用規定電壓：線路電壓不超過抽液泵銘牌上所規定電壓的±10%方可使用。
2、如何裝備：開箱后按結構示意圖裝配，接上電動機（1）并緊接連手機（2）使之泵體與電機為一體（3）上接好出水輪管。
3、使用前檢查各部件外型完好才能開機使用。
4、本泵不宜作空運轉，使用時，抽吸完畢，即停泵，否則會加速葉輪密封件軸承等磨損。也可能磨損泵管，因本泵電機空載轉速可達10000轉/分。
5、及時調換電刷，電刷磨損到將不能使用時，須及時調換（2只電刷同時調換）否則會使電刷與換向器接觸不良引起環損，損壞換向器，嚴懲時會燒壞電樞。
6、在下列情況下不得使用，在使用過程中如發現絕緣損壞，電源線工電纜護套破裂，插頭插座開裂或接觸不良，以及斷續運轉，出現嚴懲火花等故障時，電機外殼操作時，應立即進行修理。在未修復前不得使用。
7、防止過載，使用時，凡遇轉速異�；蚪档蜁r，應即停機檢查是否有雜物卡住葉輪或電機是否發生故障，抽液泵因故剎車時必須立即切斷電源。
8、使用工具要愛惜，所有抽涂泵要小心輕放避免受到?jīng)_擊。
維修保養
1、經常加脂，電動抽液泵為高速運轉，潤滑脂易于揮發，故必須使軸承處的潤滑能保持清潔，并注意添換。
2、經常檢查維修，電動抽液泵應經常檢查，維修，須檢查電源線：內接線，插頭，開關是否良好，絕緣電阻是否正常，刷尾座是事松動，換向器與電刷接觸良好，電樞繞級擴定子繞組是否是有適中斷路現象，軸承及轉動零件是否的損壞等等。
3、保存好每零件和調換相同零件，在拆檢本抽液泵時，應保存好每個零件，要特別注意隔爆零件的隔爆面不能使其損傷拉毛包括絕緣襯墊及套管，如有損壞，必須調換上新的相同零件，不得采用低于原材料性能的代用材料或原有規格不符的零件，裝配時應將所有零件按原先位置裝好，不能遺漏。
4、注意絕緣電阻，長期擱置不用的或在潮濕環境中使用的電動抽液泵，使用前必須用500伏兆歐表測量繞組的絕緣電阻。如繞組與電機殼間絕緣電阻小于7兆歐時，必須對繞組進行干燥處理。
5、注意保存，電動抽液泵應放于干燥，清潔和沒有腐蝕性氣體的環境中。
防靜電裝置示意圖

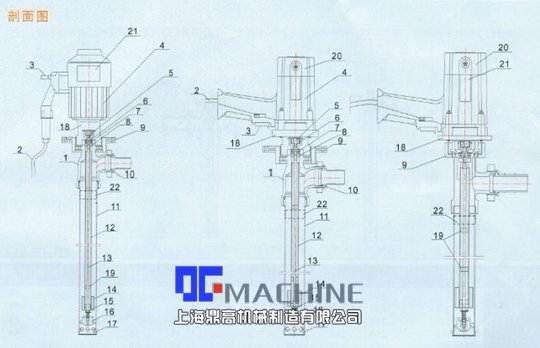

剖面示意圖
